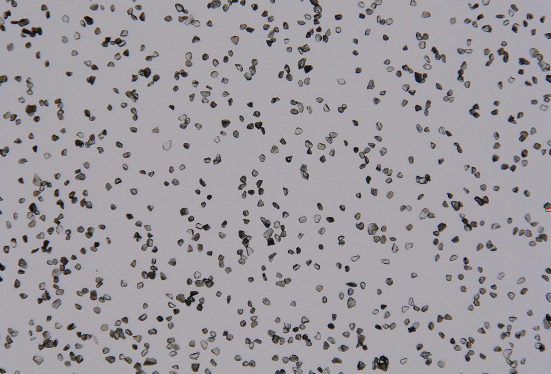

研磨用微粉末の世界的な需要は、エレクトロニクス製造と深く結びついています。2026年までに、半導体ウェハーの加工、光学部品の研削、および高度な基板仕上げ が世界消費量の55％から70％を占めると予想されており 、その需要はアジア太平洋地域のエレクトロニクス製造拠点に集中すると見込まれています。

価格面では、ハイエンドのダイヤモンドおよび炭化ホウ素（B4C）マイクロパウダーは、超精密加工における 厳格な粒子径分布（PSD）および純度要件を背景に 、標準的な炭化ケイ素（SiC）や酸化アルミニウム （Al₂O₃）粉末の3～5倍の価格帯となっている。これは、超精密加工における厳格な粒子径分布（PSD）および純度要件によるものである。超高純度や特注仕様の極端なケースでは、価格差は 30倍 にまで拡大する可能性がある 。

貿易情勢に関しては、消費国の大半が依然として輸入への依存度が高い。東南アジアや欧州のバイヤーは、供給量の半分以上を日本、米国、ドイツ、中国に依存している 。輸入関税は 、HSコードや貿易協定に応じて、一般的に 2％から8％の範囲にある 。

高い技術的参入障壁： 半導体グレードの製品 には12～18ヶ月に 及ぶ認定サイクルが必要であり 、その結果、顧客の定着率が極めて高く、新規サプライヤーにとっては参入障壁が極めて高い。

I. 「バルク商品」から「精密消耗品」への飛躍

1. 技術の進化が製品のアップグレードを迫る

半導体基板の革命： 300mmシリコンウェーハの普及や、SiCやGaNといったワイドバンドギャップ材料の商用化により 、 5年間で研磨粒子の粒度要件が15％から25 ％厳格化 された 。 超微細（1ミクロン未満）製品が、成長の中核的な原動力となっている。

精密化の競争： 自動車用LiDARや医療用画像診断装置では、物理的限界に近い精度が光学部品に求められており、これが超精密研磨におけるダイヤモンド微粉末の普及率を直接押し上げている。

2. サプライチェーンの戦略的再構築

標準化されたマルチソーシング： 大手半導体企業は現在、「デュアルまたはトリプルソーシング」戦略を徹底している。これにより調達サイクルは 6～10週間 延長されるものの 、サプライチェーンの安定性は大幅に向上する。

長期契約（LTA）によるリスク軽減： タングステンやコバルトなどの原材料価格の変動に対応するため、価格調整条項を盛り込んだLTAが主流となっている。大手ウェハー製造工場は 、 こうした長期契約を通じて15％から30％ の価格割引 を確保できる 。

3. サステナビリティは概念からコスト要因へと移行

再生ダイヤモンド微粉末や水性スラリー剤は、現在 、 用途シェアの10％～15％を占めている （10年前はほぼゼロだった）。循環型経済は、単なるコンプライアンス上の形式的な要件から、サプライチェーンにおける必須要件へと移行した。

II. 製品カテゴリーおよび最終用途別需要のセグメンテーション

製品価値シェアの内訳（2026年）

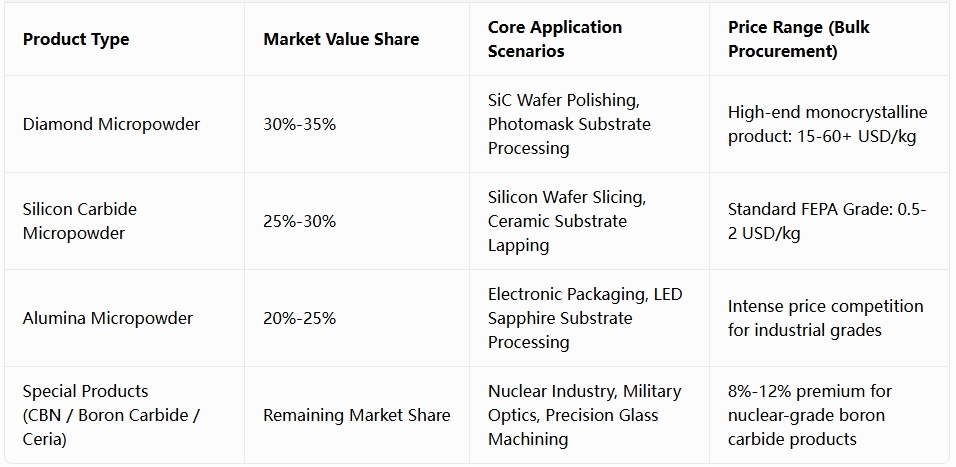

表1 製品価値シェア

最終用途分野別の内訳

・ 半導体ウェハーの平坦化（40％～50％）：ロジックチップ、メモリチップ、パワーデバイスの製造における中核的な消耗品。

・ 光学部品の精密加工（20％～25％）：カメラモジュール用レンズ、AR/VR用光導波路、LiDAR用ウィンドウウェーハ。

・ セラミック基板およびパッケージング（15％～20％）：高温同時焼成セラミックス（HTCC）およびダイレクトボンディング銅（DBC）基板のラッピング。

III. 「アジア太平洋地域の優位」から「多極化」へ

1. アジア太平洋地域（世界消費量の55％～70％）：製造拠点および需要の牽引役

中国： 標準的なSiCおよびAl2O3マイクロパウダーの世界最大の生産国および輸出国（主に東南アジアおよび中東に供給）。 しかし、最先端の半導体ノードに使用されるハイエンドのダイヤモンド微粉末については、依然として日本や米国からの輸入に大きく依存しており、 「標準品を輸出し、ハイエンド製品を輸入する」 という二極化した流れを見せている 。

日本： ハイエンド微粉末の「技術の発祥地」であり、超精密研磨およびCBN（立方晶窒化ホウ素）微粉末において絶対的な独占を維持している。主要な消費国であると同時に、世界的に重要な供給国としても機能している。

韓国・台湾： 半導体ファウンドリおよびメモリチップの主要生産拠点である。これらは純輸入市場であり、需要は世界の半導体産業のサイクルと密接に連動しており、ハイエンドダイヤモンド微粉末の消費量は継続的に増加している。

東南アジア（ベトナム／マレーシア／タイ）： 今後5年間で最も急速に成長する地域である。世界的な半導体バリューチェーンの移転や、新設されたOSAT（半導体組立・検査受託）工場に牽引され、新たな需要拠点として台頭している。

2. 北米・欧州：技術と需要の「二大要塞」

米国： ハイエンドHPHT（高圧高温）ダイヤモンド微粉末の需要は、防衛、航空宇宙、およびハイエンド製造によって牽引されている。現地の生産能力はニッチ分野や超ハイエンド用途に重点を置いている一方、一般的なプレミアムグレードについては依然として輸入に依存している。

欧州（ドイツ／スイス／フランス）： 純輸入市場であるが、精密光学機器や自動車用センサー分野において、最先端の応用技術とハイエンドな製造能力を有している。「欧州チップ法」を原動力として、同地域はハイエンド微粉末生産における自給率の向上を目指している。

3. 新興市場（インド／ラテンアメリカ）

インド： 国内の電子機器製造に対する奨励政策に後押しされ、その成長率は世界平均を上回る見込みであり、巨大な潜在力を示している。

メキシコ： ラテンアメリカ最大の需要市場である。北米のエレクトロニクス供給チェーンのニアショアリングの恩恵を受けているが、研磨用マイクロパウダーの需要はほぼ完全に輸入に依存している。

IV. 業界が直面する課題：コスト、障壁、地政学という三重の圧迫

1. 原材料およびエネルギーコストの変動

HPHT法による合成ダイヤモンドの生産に必要なグラファイト、コバルト、タングステンは、価格の激しい変動に悩まされている。さらに、エネルギーコストは依然として生産経費の中で不釣り合いに高い割合を占め続けている。

2. 貿易政策の「武器化」

米国やEUが中国に対して研磨製品に課す可能性のある貿易制限は、エンドユーザーの着荷コストを 5％から15％押し上げ 、グローバルな調達ルートの再構築を余儀なくさせる恐れがある 。

3. 供給側の弾力性の欠如

HPHT設備には多額の設備投資が必要であり、新たな生産ラインの立ち上げには 12～20週間を要します 。2020年から2022年にかけての半導体チップ不足の際、特定の微粉末のリードタイムは20週間を超え、深刻な生産能力のボトルネックが露呈しました。

V. 「製品供給」から「ソリューション統合」へ

市場の集中度： 中程度の集中。ハイエンド半導体市場は国際的な大手企業（例：サンゴバン、フジミ、エレメント・シックス）が支配している一方、中国企業は標準製品におけるシェアを拡大している。

競争上の堀の本質：

認定による競争優位性： 半導体グレードの製品は、厳格な粒子径認証（例：ISO 21501、ASTM B822）および厳格な汚染物質監査に合格しなければならない。顧客による内部検証には長い時間を要するため、一度サプライヤーが設計に採用されると、切り替えコストが極めて高くなる。

サービスの差別化： 主要企業は、カスタマイズされたスラリーの事前混合、専任のアプリケーション技術サポート、装置メーカーとの共同研究開発などを提供することで、顧客の研究開発ワークフローに深く組み込まれている。

中国企業における突破口：

標準的なSiCおよびAl2O3製品におけるコスト優位性を確立する。

ハイエンドのダイヤモンド微粉末分野においては、粒子径の一貫性管理、品質文書化システム、国際認証に関する長期的な能力構築に投資し、世界的なティア1顧客の信頼の壁を乗り越える。

VI. 2035年の展望：業界を再構築する3つのメガトレンド

1. ハイエンド製品が牽引する市場規模の倍増

世界の研磨用マイクロパウダー消費量は 60％から90％増加し 、現在の市場規模のほぼ2倍になると 予測される 。ダイヤモンドやCBNなどのハイエンド製品は 、 標準材料の 1.5倍から2倍 のペースで 成長する見込みである 。 超微細（1ミクロン未満）ダイヤモンド微粉末の市場シェアは 、 2026年の 10％～12％ から 、 2035年までに20％以上に 急増する見込みである 。

2. 地域別市場の微調整

中国は標準製品における優位性を固めるが、ハイエンド製品の輸入への依存は短期的には解消が困難となる見込みである。

米国と欧州は、現地での生産能力の構築を通じて、ハイエンド製品への輸入依存度を 5～10パーセントポイント削減すると予想される 。

東南アジアとインドは、世界的な需要の主要な成長拠点となるだろう。

3. 価格格差の継続

標準的なSiCおよびAl2O3マイクロパウダーは、ますますコモディティ化が進み、 生産効率の向上により、価格は 年間1～2％下落する可能性がある 。一方、ハイエンド、カスタマイズ、超微細、高純度の製品は、技術プレミアムを維持し、市場全体の拡大における主要な価値の原動力となるだろう。

結論：主要な戦略的洞察

2026年から2035年にかけて、世界の研磨用微粉末市場は、単なる「研削材料」という枠組みを完全に脱却する。その代わりに、 先進的な半導体ノード、広帯域ギャップパワーデバイス、および超精密光学機器と深く統合された、 エレクトロニクス製造における重要なインフラとしての役割を確固たるものにしていく 。 市場参加者にとって、今後10年間の市場での地位を決定づける中核的な要素は 、 トップクラスのウェハーファブやOEMとの共同開発能力、 超微細・高純度生産プロセスの習得度、そして 地域ごとのサプライチェーン再編への適応力 となるだろう 。
